常見(jiàn)問(wèn)題

模具硅膠多少錢(qián)一公斤？這個(gè)沒(méi)有個(gè)明確的定價(jià)，不同的產(chǎn)品，不同的原材料，這些都是導(dǎo)致價(jià)格不一的原因。不同等質(zhì)量的產(chǎn)品是沒(méi)辦法對(duì)比價(jià)格，我們只能通過(guò)產(chǎn)品的試用對(duì)比，這樣才能抉擇出性?xún)r(jià)比最高最適合自己的產(chǎn)品。

模具硅膠是一個(gè)行業(yè)的統(tǒng)稱(chēng)，簡(jiǎn)單來(lái)說(shuō)就是用來(lái)制作硅膠模具的材料，稱(chēng)之為模具硅膠。模具硅膠的定義就是通過(guò)硅膠制作的模具用于批量生產(chǎn)復(fù)制產(chǎn)品的作用。不同行業(yè)對(duì)模具硅膠的性能要求都是不一樣的，常見(jiàn)的一些要求比如說(shuō)我們制作樹(shù)脂產(chǎn)品對(duì)模具硅膠要求要比較耐燒，因?yàn)橹谱鳂?shù)脂工藝品的過(guò)程中樹(shù)脂會(huì)產(chǎn)生熱量大概80攝氏度左右，如果說(shuō)模具硅膠不夠耐燒那么硅膠的使用次數(shù)就會(huì)減少，高溫會(huì)不斷的老化硅膠模具，從而導(dǎo)致不耐用，針對(duì)這個(gè)情況很多硅膠生產(chǎn)廠家都進(jìn)行了不同程度的產(chǎn)品耐燒性能提升，從而成本會(huì)有所上升，那么價(jià)格自然就會(huì)有不同差別。同樣產(chǎn)品的耐燒性能提升上來(lái)后，那么硅膠模具的翻模使用次數(shù)也會(huì)提升。還有我們生活著比較廠家的水泥制品，這個(gè)類(lèi)型產(chǎn)品比較廣泛，比如廠家的磚雕，砂巖浮雕，背景墻等，都是采用類(lèi)似的材料制作而成的，這些類(lèi)型的產(chǎn)品對(duì)硅膠的耐腐蝕性跟耐酸堿性能要求就比較高，因?yàn)樗嗑哂懈g性，如果說(shuō)硅膠模具不改腐蝕那么也會(huì)影響到硅膠模具的不耐用，如果模具硅膠不耐酸堿那么制作出來(lái)的水泥制品就特別容易泛白，不容易上色。除了這兩類(lèi)產(chǎn)品還是很多其他產(chǎn)品也是有這不同的要求。

通過(guò)上面的分析，我相信對(duì)于模具硅膠多少錢(qián)一公斤這個(gè)問(wèn)題都有了大概的一個(gè)明白了。不管商家報(bào)價(jià)多少，更建議的就是多方面對(duì)比，只有同等質(zhì)量的情況下，價(jià)格高低才有意義，不同品質(zhì)的情況下，價(jià)格高低已經(jīng)失去了它的意義。當(dāng)然也不是一味推薦大家去購(gòu)買(mǎi)貴的產(chǎn)品，購(gòu)買(mǎi)適合自己的產(chǎn)品就行。比如只是小批量生產(chǎn)那么便宜的硅膠也是可以的，如果是大批量生產(chǎn)更建議購(gòu)買(mǎi)性能更好的產(chǎn)品，因?yàn)橄鄬?duì)他的成本其實(shí)更低，因?yàn)槭褂么螖?shù)更多。中途縮減了人工開(kāi)模的成本，算下來(lái)其實(shí)反而成本更低，所以怎么選擇取決于時(shí)期的使用情況。

移印硅膠在我們生產(chǎn)生活中很常見(jiàn)，那移印硅膠如何使用呢？移印硅膠漿廠家宏圖硅膠教一下你。

移印硅膠它是雙組份液體硅橡膠，分為縮合型移印硅膠和加成型移印硅膠，在制作移印膠頭前，應(yīng)準(zhǔn)備燒杯、稱(chēng)重器、攪拌棒與所要制成形狀的模具。

先將硅膠倒入模具內(nèi)，縮合型移印硅膠的配比為硅膠100:2固化劑來(lái)進(jìn)行重量配比，而加成型移印硅膠為AB硅膠1:1或AB硅膠9:1來(lái)進(jìn)行配比，隨后再倒入固化劑，縮合型與加成型的操作是一樣的只是配比不一樣，使用攪拌棒將兩者均勻攪拌，再將其放入真空機(jī)進(jìn)行抽真空，直到真空指示表到-0.1mPa即可，最后將其取出，對(duì)模具頂部封頂，以確保做出的移印膠頭平整，縮合型移印硅膠在24小時(shí)固化完全后即可投入使用，而加成型硅膠能在90°的烤箱內(nèi)靜置30分即可完成固化也可像縮合型硅膠那般室溫固化。

在使用操作移印硅膠前,不能觸碰重金屬元素如鉛、銅等，也不能與氮、磷、碳等元素接觸不然會(huì)出現(xiàn)不固化或不完全固化現(xiàn)象，對(duì)移印硅膠操作過(guò)程中不能抽煙，應(yīng)先把手洗干凈再來(lái)操作。

如果制作出來(lái)的移印膠頭不符合預(yù)期，可以在配比過(guò)程中添加二甲基硅油，每添加2%就可以降低3點(diǎn)的硬度，但不推薦過(guò)多加，因?yàn)榧佣嗔丝赡軙?huì)出現(xiàn)移印膠頭冒油現(xiàn)象，最好是先與工廠協(xié)商好自己規(guī)定的要求再來(lái)操作。

按照以上步驟使用，你的移印硅膠在使用過(guò)程中就不會(huì)有什么問(wèn)題了，如果還有其他問(wèn)題可以聯(lián)系我們移印硅膠漿廠家，關(guān)注我們?yōu)槟闾峁﹥?yōu)質(zhì)硅膠和排憂解難。

  模具硅膠在使用規(guī)程中，需要滿足一些條件模具硅膠才更耐用，模具硅膠在使用時(shí)需要具備哪些條件呢？模具硅膠使用時(shí)要從六個(gè)因素考慮：耐磨性、強(qiáng)韌性、疲勞斷裂性能、高溫性能、耐冷熱疲勞性能和耐蝕性。下面宏圖硅膠給你簡(jiǎn)單介紹一下：

1.耐磨性

  坯料在模具型腔中塑性變形時(shí)，沿型腔表面既流動(dòng)又滑動(dòng)，使型腔表面與坯料間產(chǎn)生劇烈的摩擦，從而容易導(dǎo)致模具因磨損而失效。因此，材料的耐磨性是模具最基本、最重要的性能之一。 硬度是影響耐磨性的主要因素。一般情況下，模具零件的硬度越高，磨損量越小，耐磨性就越好。另外，耐磨性還與材料中碳化物的種類(lèi)、數(shù)量、形態(tài)、大小及分布情況有關(guān)。

2.強(qiáng)韌性

  模具的工作條件大多十分惡劣，有些常承受較大的沖擊負(fù)荷，從而導(dǎo)致脆性斷裂。為防止模具零件在工作時(shí)突然脆斷，模具要具有較高的強(qiáng)度和韌性。模具的韌性主要取決于材料的含碳量、晶粒度及組織狀態(tài)。

3.疲勞斷裂性能

  模具工作過(guò)程中，在循環(huán)應(yīng)力的長(zhǎng)期作用下，往往導(dǎo)致疲勞斷裂。其形式有小能量多次沖擊疲勞斷裂、拉伸疲勞斷裂接觸疲勞斷裂及彎曲疲勞斷裂。 模具的疲勞斷裂性能主要取決于其強(qiáng)度、韌性、硬度、以及材料中夾雜物的含量。

4.高溫性能

  當(dāng)模具的工作溫度較高時(shí)，會(huì)使硬度和強(qiáng)度下降，導(dǎo)致模具早期磨損或產(chǎn)生塑性變形而失效。因此，模具材料應(yīng)具有較高的抗回火穩(wěn)定性，以保證模具在工作溫度下，具有較高的硬度和強(qiáng)度。

5.耐蝕性

  有些模具如塑料模在工作時(shí)，由于塑料中存在氯、氟等元素，受熱后分解析出HCI、HF等強(qiáng)侵蝕性氣體，侵蝕模具型腔表面，加大其表面粗糙度，加劇磨損失效。

6.耐冷熱疲勞性能

 有些模具在工作過(guò)程中處于反復(fù)加熱和冷卻的狀態(tài)，使型腔表面受拉、壓力變應(yīng)力的作用，引起表面龜裂和剝落，增大摩擦力，阻礙塑性變形，降低了尺寸精度，從而導(dǎo)致模具失效。冷熱疲勞是熱作模具失效的主要形式之一，幫這類(lèi)模具應(yīng)具有較高的耐冷熱疲勞性能。

以上就是影響模具硅膠使用的重要因素，模具硅膠使用過(guò)程中或者不知如何選擇優(yōu)質(zhì)硅膠不必?fù)?dān)心，請(qǐng)聯(lián)系我們宏圖硅膠，我們可以給你提供優(yōu)質(zhì)硅膠以及解決方案。

模具硅膠在操作過(guò)程中有些東西需要特別的注意，稍有不慎就會(huì)把模具給破壞了，從而導(dǎo)致生產(chǎn)滯后，影響產(chǎn)品生產(chǎn)的效率。模具硅膠操作注意事項(xiàng)有哪些呢，宏圖硅膠給你列舉了以下。

1.將模種打磨拋光處理光滑，然后涂刷脫模劑，脫模劑一定要涂刷均勻（脫模劑可以是洗潔精，肥皂水，凡士林，液體石蠟等）。備注；脫模劑涂刷不均勻，在脫模時(shí)，有相對(duì)復(fù)雜精密紋路的模種時(shí)，可能會(huì)是硅膠粘附在模種上，對(duì)硅膠造成損害。

2.加成型硅膠不與縮合型硅膠接觸，否則會(huì)引起固化劑（B膠）中毒，造成硅膠無(wú)法固化。

3.加成型硅膠操作過(guò)程中，不能抽煙，不然會(huì)引起硅膠“中毒”，出現(xiàn)表面不干。

4.加成型硅膠操作過(guò)程中，不與水、雜質(zhì)、有機(jī)錫催化劑、酸、堿等其它含硫、磷、氮的有機(jī)物接觸，否則會(huì)影響固化效果。

5.縮合型硅膠操作過(guò)程中，出現(xiàn)表干里不干，可適量添加0.05%水份，攪拌均勻即可解決（縮合型）。不擅自添加硅油，添加硅油會(huì)導(dǎo)致產(chǎn)品性能下降、冒油、不耐酸堿、不耐老化。

6.出現(xiàn)痕跡、條紋、不光滑現(xiàn)象，可能是模型為打磨、拋光，也可能是噴涂脫模劑時(shí)不均勻。

7.取出硅膠模具進(jìn)行邊緣處理，才可以使產(chǎn)品更加的自然。

8.脫模后的硅膠模具需放置24小時(shí)再投入使用，可大大的提升硅膠模具的使用壽命。

9.抽真空，有真空機(jī)的抽真空至-0.1-0.01兆帕。無(wú)真空機(jī)，縮合型硅膠少添加固化劑，加成型硅膠聯(lián)系商家，延長(zhǎng)硫化時(shí)間。

10.不用尖銳的工具去挑硅膠，這會(huì)大大縮減硅膠的使用壽命。

 綜合以上操作注意事項(xiàng)，希望你在操作模具硅膠的時(shí)候可以注意一點(diǎn)，防止意外的發(fā)生。

  說(shuō)到移印硅膠頭，大家或許會(huì)好奇它是用來(lái)做什么的，用在哪方面，有事什么材料做的等等疑問(wèn)。深圳宏圖小編在這里為大家分享，移印膠頭是什么材料做的，又有什么樣用途。

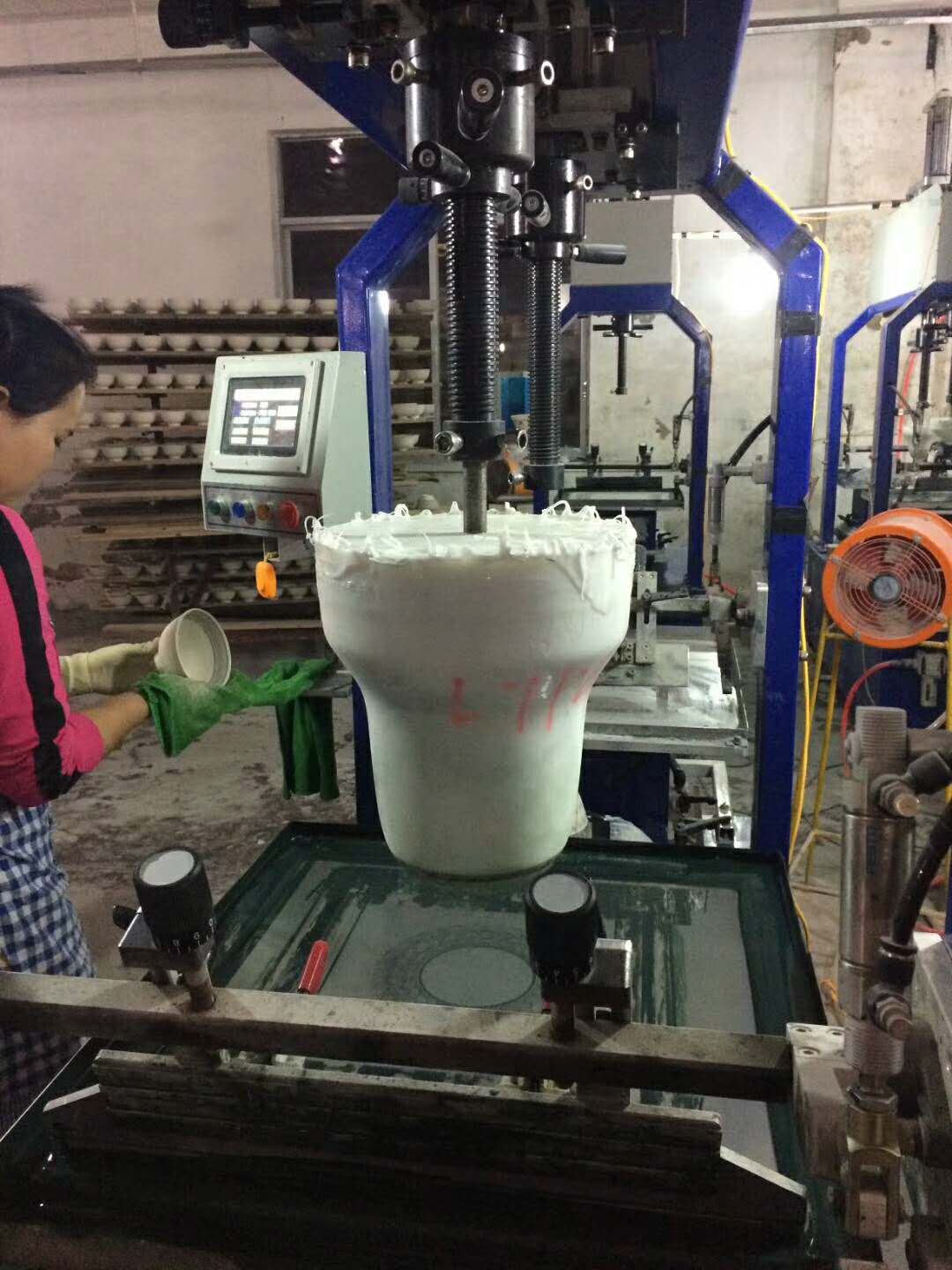

移印硅膠頭是印刷方式的一種，移印時(shí)膠頭通過(guò)把油墨移印在所需的產(chǎn)品上，可移印印刷文字、商標(biāo)LOGO、圖形和圖案等，也被業(yè)內(nèi)稱(chēng)之為特種印刷。移印膠頭運(yùn)用的領(lǐng)域及其廣泛，可用于電子產(chǎn)品、PVC玩具、燈飾、電鍍產(chǎn)品、塑膠玩具、纖維布、日用陶瓷、不規(guī)則圖案等。移印的工藝很簡(jiǎn)單，就是運(yùn)用鋼（銅或其他熱塑性塑料）的凹板，利用移印硅膠頭將凹板上的油墨蘸到膠頭的表面，然后往需要移印的對(duì)象表面按壓一下就能印出文字或圖案等。正如這次全球爆發(fā)的新冠疫情，KN95口罩上的油墨圖案也多數(shù)為移印硅膠頭移印而成。

那么，移印硅膠頭是什么材料做的？移印硅膠頭是通過(guò)液體移印硅膠硅膠制作而成，液體移印硅膠是液體流動(dòng)性，根據(jù)自己生產(chǎn)需要制作不同規(guī)格大小、不同軟硬度的移印膠頭。在這里推薦宏圖硅膠的移印硅膠，它具有上、落油好，移印圖案清晰完整，不收縮，回彈力好，移印壽命長(zhǎng)。訂購(gòu)硅膠及技術(shù)咨詢(xún)可聯(lián)系宏圖硅膠專(zhuān)員。
 關(guān)注我們移印硅膠漿廠家宏圖硅膠獲取更多移印硅膠資訊，我們將不定時(shí)更新硅膠最新知識(shí)，歡迎你的了解與關(guān)注。
