歡迎訪問深圳市宏圖硅膠科技有限公司網(wǎng)站
| 硬度：15-40 | 硫化劑添加：1:1or10:1 |
| 外觀：半透明 | 密度：1.05-1.14g/cm3 |
| 線收縮率：0.1% | 常規(guī)包裝：25/200kg |
環(huán)保硅膠簡介
環(huán)保硅膠也叫加成型硅橡膠、食品級硅膠等，屬于雙組份環(huán)保型硅膠材料，流動性好，易操作。適用于食品模具，樹脂工藝品，玩具，蠟燭，輪胎等制品模具制作，也可以適用于直接制成成品，如義乳，假體，廚具等產(chǎn)品應用。
環(huán)保液體硅膠用途
環(huán)保硅膠可用于石膏水泥構件、花園裝飾品、假山、浮雕、仿木家具模具、陶瓷翻模、3D玻璃光墻、青銅鑄造、樹脂工藝品、陶瓷工藝品、塑料玩具、仿真動物模具、精密鑄造、輪胎模具、石蠟、大件水泥構件、文化石、混凝土等,也用于金屬工藝品模具、合金車載模具，蛋糕模具、巧克力模具、人體模型、義乳等。
環(huán)保液體硅膠特點
1.無毒無味、安全環(huán)保、食品級；
2.流動性好、易操作、低收縮率；
3.耐高低溫、耐酸堿、耐腐蝕；
4.拉力好、抗撕裂強、抗黃變形好。

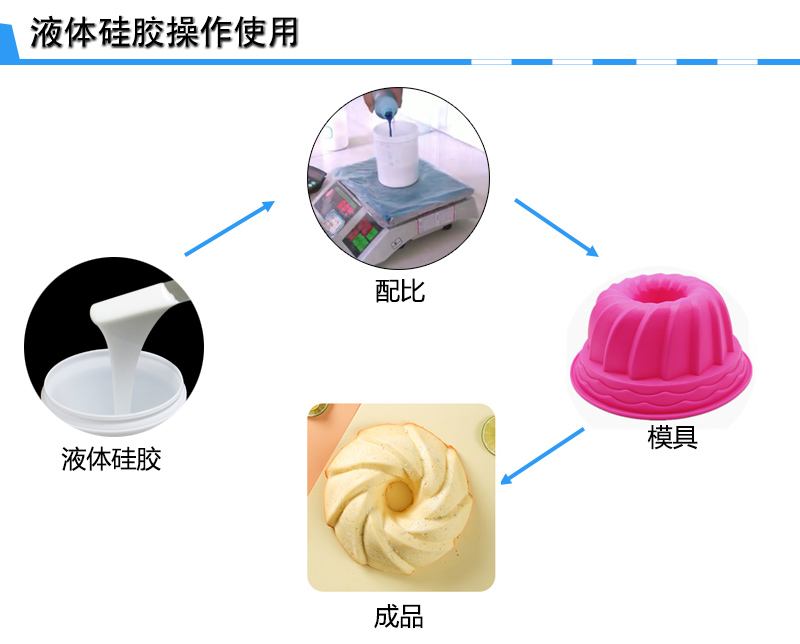

環(huán)保液體硅膠制作模具
1.將AB組分按1:1配比進行混合進行充分攪拌均勻；
2.把攪拌好的硅膠放入抽真空機進行抽真空排氣泡處理，氣壓表指針指向負數(shù)值即可（沒有抽真空機的可以延長固化時間，是其自然排除氣泡，但這種排泡效果不是很理想）；
3.將排完氣泡的環(huán)保液體硅橡膠緩慢的倒入要做的產(chǎn)品模種內(nèi)，讓膠液緩慢的流入到模種的各個角落，必要時可進行二次灌注；
4.硅膠灌注好后保持模種靜止狀態(tài)，等其完全固化后即可進行脫模。
環(huán)保硅膠操作注意
1.杜絕讓加成型硅膠與含 氮、磷、硫、錫、鎘、汞等重金屬接觸。加成型硅膠是醫(yī)療級硅膠在使用當中與含有重金屬的物質(zhì)接觸會使其出現(xiàn)發(fā)粘、不固化、固化不完全等現(xiàn)象。
2.操作時要和使用過縮合型液體硅膠的容器分開，使用前可先在模種上做皮試，看是否會固化，再投入使用。
環(huán)保液體硅膠參數(shù)
| 外觀 | 半透明 | ||||
| 硬度（邵爾A） | 15±2 | 20±2 | 25±2 | 30±2 | 40±2 |
| 兩組分混合重量比（A:B） | 1:1 | 1:1 | 1:1 | 1:1or10:1 | 1:1or10:1 |
| 動力粘度（mPa.s） | 6000±1000 | 8000±2000 | 8000±2000 | 9000±2000 | 12000±2000 |
| 拉伸強度（MPa） | 4.2 | 4.7 | 5.2 | 5.2 | 6.2 |
| 撕裂強度（kN/m） | 12±2 | 14±2 | 13±2 | 12±2 | 12±2 |
| 伸長率（%） | 470 | 520 | 470 | 470 | 320 |
| 密度（g/cm3） | 1.05 | 1.05 | 1.07 | 1.13 | 1.14 |
| 操作時間（min） | 20-40 | ||||
| 硫化時間(h) | 3-5h(25℃) 20-30min(60℃) | ||||
| 線縮水率（%） | ≤0.1% | ||||
| 常規(guī)包裝（kg） | AB膠各25 | ||||
注: 以上參數(shù)僅為常規(guī)參數(shù)，如有特殊需求請與我司聯(lián)系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調(diào)整提供。
